阿菲牧是一款著名的拥有强大本地数据库的实时在线牧场生产管理软件系统。随着牧场规模扩大，牧场实际IT 网络越来越复杂，包括多厂家生产管理系统、日常办公网络和视频监控网络等，网络需规划更需日常运营中优化，及时排除网络系统故障。
本文从接收不到计步器的故障现象入手，抽丝剥茧，系统解决了办公网络对生产网络的影响。值得对IT系统知识感兴趣的同仁阅读。
目录
01综述
02案例说明
Step1 收到问题：阿菲牧无法接收计步器数据
Step2 初步监测牧场IT环境
Step3 用阿菲牧软件系统的AfiControl工具监测网络中的故障
Step4 用阿菲牧软件系统的AfiReader工具排查通讯故障原因
原因一：非正规安装接入的路由器
原因二：VLAN配置错误
03小结
01 综 述
随着牧场现代化养殖技术和数字化理念的发展，牧场的IT系统越来越复杂。牧场会使用到有线网络、无线网络、业务服务器、存储设备、视频监控系统、牧场生产管理系统和数据对接等IT系统。
牧场大规模的佩戴项圈计步器和脚环计步器，智能穿戴设备的奶牛行为数据都是依靠无线网络传输实现。比如活动量、躺卧时间、起卧次数、反刍、采食和喘息等，从而实现发情揭发，舒适度监控、产犊预警、疾病揭发、饲喂监控和热应激监控等。
无论现代化牧场规模大小，保障牧场日常业务稳定运营的根本之一，是要保障IT系统网络基础架构运行稳定。很多时候，表面上看起来问题出在产品使用层面，但排查之后会发现，导致产品无法使用的原因其实是IT系统网络端出现了故障。
牧场在保障各个系统的稳定运行时，可以考虑充分利用阿菲金的阿菲牧生产管理软件。阿菲牧是整个牧场IT系统网络中的主力成员，不仅承担着整个牧场精细化管理的数据分析决策的工作，而且还拥有特殊的能力。阿菲牧的软件后台可提供多款工具，不仅能够管理阿菲金的硬件产品，也能为牧场管理者提供IT网络监测的功能。
02 案 例 说 明
我们用一个真实的牧场IT网络的故障解决案例来和大家说明。本次案例中的客户的使用环境的示意图参考如下：

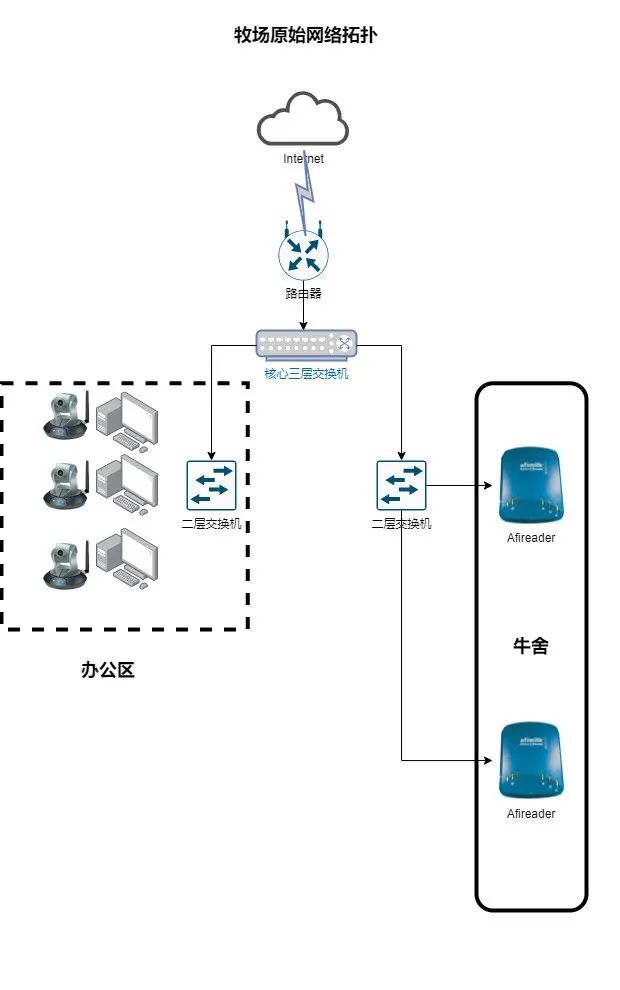

图1丨客户牧场的IT网络环境示意图
Step1：收到问题：阿菲牧无法接收计步器数据
在本案例中，客户给阿菲金IT工程师发来的报修信息是：阿菲牧软件（AfiFarm）无法获取计步器的数据了。
Step2：初步监测牧场IT环境
阿菲金IT工程师在初步检测之后，发现网络中的设备链接正常，物理链路正常。
排除物理连接问题。
Step3：用阿菲牧软件系统的AfiControl工具监测网络中的故障
阿菲金IT工程师打开阿菲牧软件后台自带的管理工具AfiControl，检查网络硬件情况。

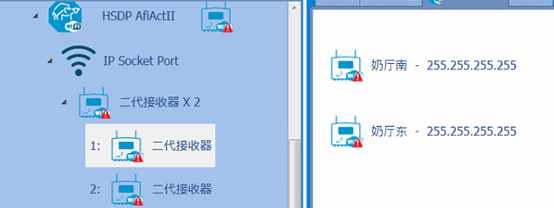

图2丨阿菲牧软件后台AfiControl工具的网络诊断页面截图
工程师发现，接收器被标记上故障符号，并显示地址目前显为255.255.255.255。通过这个信息可以判断，接收器当前无法正常获取IP地址。
如果接收器IP地址不正确，就无法被网络识别，也就无法正常传输数据了。

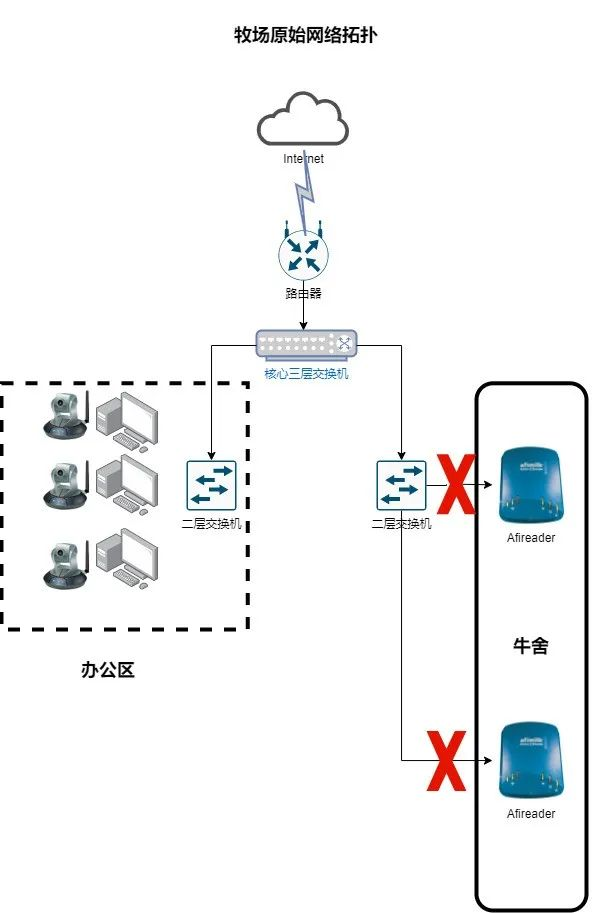

图3丨诊断出接收器无法被网络识别
而阿菲金的计步器数据是通过无线信号传输到接收器中，再传送到阿菲牧软件中。所以客户收不到计步器数据，不是因为阿菲金设备出现了故障，而是IT网络通讯发生了问题。
Step4：用阿菲牧软件系统AfiReader工具排查通讯故障原因
原因一：非正规安装接入的路由器
在阿菲牧软件系统后台的管理工具AfiReader中，工程师找到了接收器不被识别的原因。

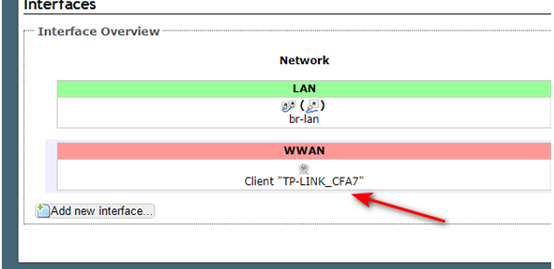

图4丨阿菲牧软件后台工具AfiReader接收器管理页面截图

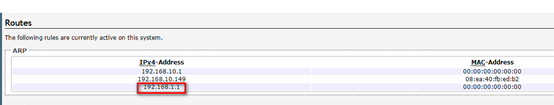

图5丨阿菲牧软件后台工具AfiReader接收器管理页面截图
工程师发现，局域网内接入了一个非正规安装的无线路由器，且带有分发DHCP功能，会主动分发地址段为192.168.1.x的IP地址。而原规划IP地址段为192.168.10.x，因此导致了IP地址冲突和网关重复→接收器无法获取正确的IP地址→接收器无法被服务器识别。
这就是为什么接收器与阿菲牧服务器的通讯中断、阿菲牧软件接收不到计步器数据的直接原因。
图6丨查出网络中含有不合规的路由器分发IP地址，导致接收器通讯中断
原因二：VLAN配置错误
为什么这个在其他应用网络中接入的不合规的路由器，会导致阿菲牧所在的生产网络通讯瘫痪呢？
IT工程师继续顺图索骥，最终发现是因为多个应用网络之间的VLAN（虚拟网络）设置出错了。
故障出现之前，这个牧场为避免网络间互相冲突影响，使用了VLAN的网络IT技术。通过在交换机上进行端口设置，为接入的多个应用网络加上标签，以做出分隔。设置后的应用网络之间就像进入了不同的房间一样，互相不会干扰。这个设置非常重要，牧场的这步操作是非常正确的。
但这次问题的发生，是因为一个新建的办公区要增加无线上网需求，而调试人员（非IT工程师）在接入新路由器时，也在交换机上进行了VLAN设置，结果设置出现错误，从而导致了本次故障的发生。这步错误操作，是这次故障发生的根本原因。

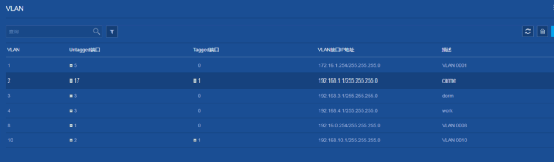

图7 丨交换机中的VLAN设置界面
至此，全部问题都发现并解决了！
但本案例的最终故障原因值得牧场管理者深思。
一个貌似与生产管理不相关的网络操作，但却最终对牧场生产管理造成了很大影响。
03 小 结
牧场的IT网络架构不可小觑。IT网络环境和牧场生产管理息息相关。在现代牧场不断迈向更加智能化的道路上，稳固的IT网络架构是牧场生产管理系统的基石。一旦因故中断，势必会影响到牧场一切与数字化有关的设备和应用，从而影响生产效益。
如果发生本案例的类似问题，请牧场务必联络专业的IT工程师解决，并使用可快速排除网络故障的工具。在今天的案例里，IT工程师就是充分利用了阿菲牧软件自带的网络诊断工具，解决了IT网络问题。
阿菲牧的软件系统不但能做到牛只的疾病揭发，发情揭发等生产管理工作，还可以帮助牧场揭发IT网络中的“故障”。希望客户多多挖掘阿菲金产品的宝藏功能，协助您管理好整个牧场。
